自定中心篩的型號為SZZ，按篩面面積有各種規格，每種規格篩子又分為單層篩網與雙層篩網兩種。一般均系吊式篩，但也有座式篩。

自定中心振動篩可供冶金、化工、建材、煤炭等工業部門作中、細粒物料的篩分之用。

一、自定中心振動篩的構造

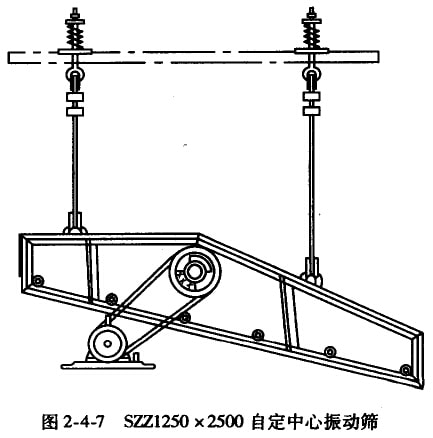

圖2-4-7所示為國產陽SZZ1250×2500自定中心振動篩的外形圖。主要由篩箱、振動器、彈簧等部分組成。篩箱用鋼板和鋼管焊接而成，篩網用角鋼壓板壓緊在篩箱上。在振動器的主軸上，除中間部分制出偏心外在軸的兩端并裝有可調節配重的皮帶輪和飛輪。電動機通過三角皮帶帶動振動器，振動器的偏心效應與慣性振動篩的情況相同，使整個篩子產生振動。彈簧是支持篩箱用的，同時也減輕丁篩子在運轉時傳給基礎的動力。

二、自定中心振動篩的工作原理

自定中心振動篩與慣性振動篩的主要區別在于，慣性振動篩的傳動軸與皮帶輪是同心安裝的，而自定中心振動篩的皮帶輪與傳功袖不同心。下面將兩種不同的結構作一比較。

慣性振動篩在工作過程中，當皮帶輪和傳動軸的中心線做圓周運動時，篩子隨之以振幅A為半徑做圓周運動，但裝于電動機上的小皮帶輪中心的位置是不變的，因此大小兩皮帶輪中心距將隨時改變，引起皮帶時松時緊，皮帶易疲勞斷裂，而且這種振動作用也影響電動機的使用壽命。為了克服這一缺點，出現自定中心振動篩。

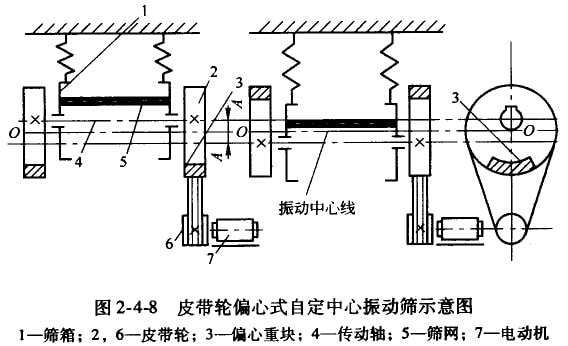

自定中心振動篩的結構如圖2-4-8所示，與慣性振動篩相比較，不同的只是傳動軸4與皮帶輪2相聯接時，在皮帶輪上所開的軸孔的中心與皮帶輪幾何中心不同心，而是向偏心重塊3所在位置的對方，偏離皮帶輪幾何中心一個偏心距A。A為振動篩的振幅。因此，當偏心重塊3在下方時，篩箱1及傳動鈾4的中心線在振動中心線O-O之上，距離為A。同樣由于軸孔在皮帶輪上是偏心的，因此，仍然使得皮帶輪2之中心與振動中心線O-O相重合。所以不管篩箱1和傳動軸4在運動中處于任何位置，皮帶輪2之中心O總是保持與振動中心線相重合，因而空間位置不變，即實現皮帶輪自定中心。大小兩皮帶輪的中心距保持不變，消除皮帶時緊時松現象。

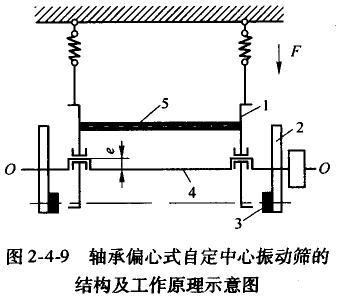

此外，還有一種軸承伯心式自定中心振動篩，圖2-4-9是它的示意圖。圖中表明，由于軸承與軸的中心線偏離距離A(約等于振幅)，在振動中偏心鈾頸雖有向上或向下的位移，但皮帶輪相接文的位置卻是不變的。

三、自定中心振動篩的性能與用途

由前面的敘述可知，自定中心振動篩實質上與慣性振動篩相同，其區別僅僅是采用上述兩種措施，使振動中心線不發生位移，因而兩者的性能和用途基本上一樣。

自定中心振動篩的振動中心線有時也會發生位移。正像公式(3-4-5)表示的，如果偏心重塊的質量過小，參加振動的總質量(Q)不變，則篩箱將以半徑小于振幅A的圓形軌跡回轉；如果偏心重塊過重，篩箱的回轉半徑就大于皮帶輪的偏心距A。在上述兩種情況下，皮帶輪中心線也將發生圓周運動。但是，如果偏心重塊的質量變化不大，皮帶輪巾心線作直徑很小的圓運動，由于變化很微小，不會對電動機的撓性傳動有什么影響。根據這一點可以認為，自定中心振動篩的偏心重塊的質量并不需要十分精確的選擇。

自定中心振動篩的優點是在電機的穩定方面有很大的改善，所以篩子的振幅可以比慣性振動篩的稍大一些。篩分效率較高，一般可以達到80％以上。但是，在操作中，也和慣性振動篩一樣，表現極為明顯的是篩子的振幅變化無常。當篩子負荷過大時，它的振幅很小，不能把篩網上的礦石全部抖動起來，因而篩分效率顯著下降。當篩子負荷很小時，它的振幅就急刷增大，礦石抖動得太厲害，很快就跳高篩面，篩分時間短，篩分效率也就降低。因此，使用這種篩子時，給礦量也不宜波動太大。由于這一缺點，這種結構形式的自定中心振動篩，也只適宜于均勻給礦的中、細粒物料的篩分。
