大量的實(shí)驗(yàn)研究結(jié)果證實(shí)，不同硬度礦物的混合礦料磨碎 時(shí)，產(chǎn)物中各種礦物粒子之間存在著明顯的粒度差。用多種純礦物混合料在不連續(xù)磨機(jī)中濕磨后所得到的產(chǎn)物中，硬度不同的礦 物粒于的加權(quán)算術(shù)平均粒度值及軟硬礦物的拉度關(guān)如表l所列。

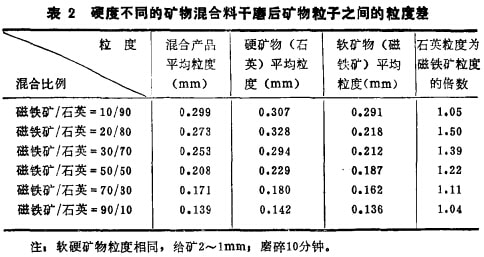

用磁鐵礦與石英按不同比例混合并在不連續(xù)磨機(jī)中進(jìn)行干磨后，所得產(chǎn)品中仍然存在軟(磁鐵礦)硬(石英)礦物粒子的粒度差，其加權(quán)算術(shù)平均值列于表2。

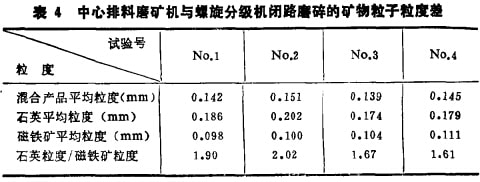

表3為中心排料磨礦機(jī)開路磨礦結(jié)果，表4為中心排料磨礦機(jī)與螺旋分級(jí)機(jī)閉路磨礦結(jié)果。由表3、4可見，在連續(xù)磨礦條件下，硬度不同的純礦物混合物磨碎后仍然存在粒度差。

將表3、4與表l、2進(jìn)行對(duì)比不難看出，連續(xù)磨礦條件下的礦物粒度差值更大，這是由于無論是開路還是閉路，都是物料在磨機(jī)內(nèi)停留的時(shí)間較短所致。反之在不連續(xù)磨機(jī)中，無論物料粒度是否已達(dá)到，均要磨到一定時(shí)間。顯然磨碎的時(shí)間愈長(zhǎng)，物料的檢度愈細(xì)，而愈細(xì)的物料由于強(qiáng)度差愈小，放粒度差值也愈小。在實(shí)際生產(chǎn)中均是連續(xù)磨礦，所以不同硬度礦物的粒度差比較顯著。

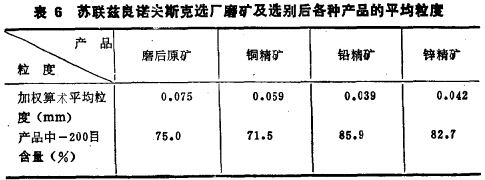

在生產(chǎn)實(shí)踐中，產(chǎn)品存在不同礦物粒子粒度差的例子也很多。廣西某沿鋅礦選廠磨礦及選礦產(chǎn)品的篩析計(jì)算結(jié)果列入表 5。從表l可以看出，硬度愈低的礦物粒度愈細(xì)，硬度愈高的礦物 粒度愈粗。蘇聯(lián)茲良諾夫斯克選礦廠處理多金屬硫化礦，磨后原礦及各種精礦也存在顯著的粒度差(表6)。

由表5及表6可見，各種精礦粒度均比原礦粒度細(xì)得多，原 礦粒度為各種精礦粒度的1.15~2.3倍，此值與純礦物混合物連 續(xù)磨碎的結(jié)果相吻合。精礦粒度比入選原料粒度細(xì)，這在所有金 屬礦選廠中幾乎普遍存在著，這也證明許多金屆礦物在磨礦中存 在著明顯的選擇性磨碎現(xiàn)象。

綜上所述，物料的粒度是各種礦物粒子粒度的加權(quán)平均值。 不問硬度礦物的混合礦料磨碎以后實(shí)際是—個(gè)粗細(xì)不均勻的各種 礦物粒子組成的多元粒子群，硬礦物的粒度粗，軟礦物的粒度 細(xì)。
